Interrupt Service Routine.

인터럽트 관련 아키텍쳐 독립적 인터페이스 정의

작성자

Sung-jae Park nices.nosp@m.j@ni.nosp@m.cesj..nosp@m.com

날짜

2011-7-28 Initial writing

2013-11-10 Review writing

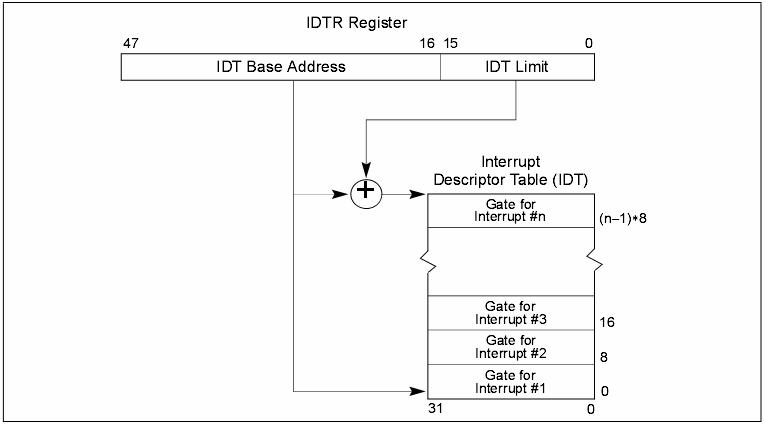

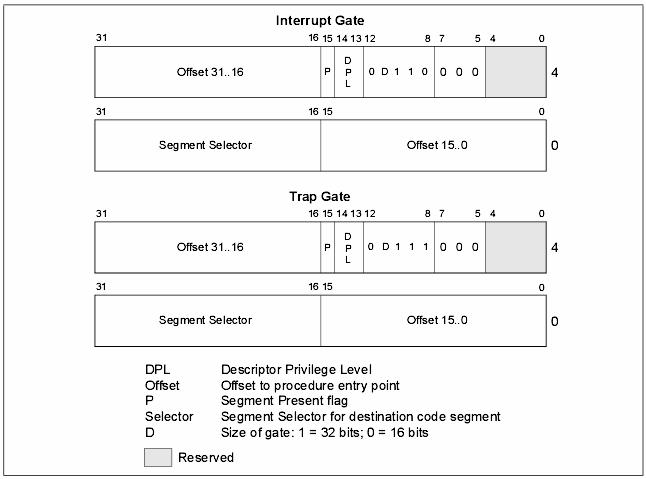

x86 에서는 인터럽트에 대한 설명과 함께 관련 인터럽트 서비스 루틴의 시작 주소를 인터럽트 디스크립터 테이블을 통해 관리한다. 시스템 소프트웨어 개발자는 인터럽트 디스크립터 테이블을 구성한 후 CPU 에게 알려주기면 하면 되는 것이다. 인터럽트 디스크립터 테이블의 각 엔트리는 아래와 같다.

이 테이블을 CPU 에게 알려주기 위해서는 lidt 라는 명령을 사용한다. Load Interrupt Descriptor Table 의 약자이다. 여기서 어떤 독자는 혼란 스러울 수 있는데, CPU 에게 알려주는 것이면 Store 하는 것이 아니냐 이다. 하지만 이 명령은 CPU 의 입장에서 바라보는 것이므로 Load 라고 하는 것이다. 반대로 sidt 라는 명령은 현재 CPU 가 가지고 있는 IDT 정보를 읽어 오는 것이다.

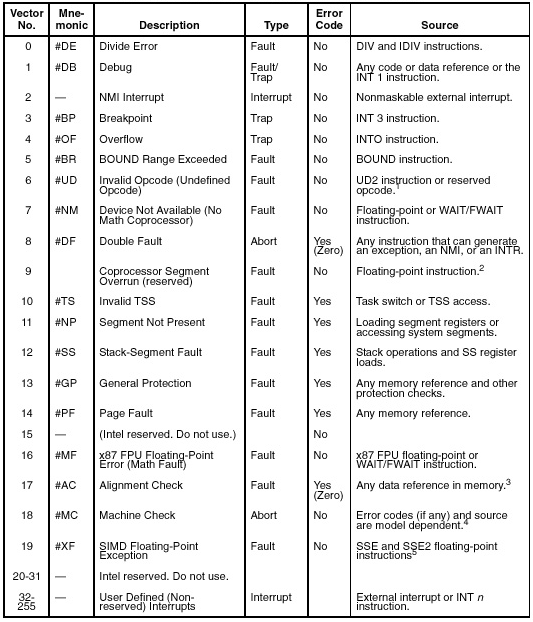

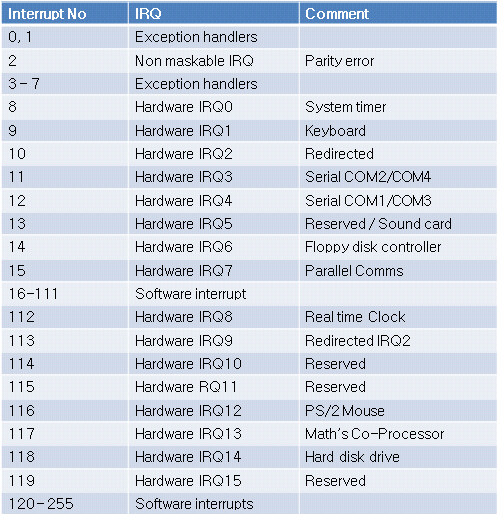

우리가 추가해 주어야 하는 인터럽트 목록이다.

• UD2 instruction 은 PentiumPro processor 부터 등장
• Intel 386 프로세서 다음의 IA-32 프로세서들은 9번 Exception 없음

하지만 뭔가 아쉬운 것이 있다. IDT 를 아무리 뒤져봐도 Timer interrupt handler 가 없다는 것이다. 그럼 이 Interrupt handler 와 관련된 정보는 어디서 찾아 볼 수 있을까?

그것이 바로 PIC 라고 하는 것과 관련된 것이다.

8259 Programmable Interrupt Controller

PIC 를 초기화 하는 과정에서 Interrupt 발생 번호를 조정했었다. 앞에 설명된 기본 IDT 테이블 이후의 번호에 PIC 와 관련된 장치들로 부터 발생하는 인터럽트들이 호출될 수 있도록 재조정 했다는 것이다.

이 인터럽트들은 값이 조정이 되어 0x20 부터 IRQ0 가 remapping 된다. PIC 와 관련된 자세한 설명은 8259 Programmable Interrupt Controller 페이지를 참조하기 바란다.

이렇게 H/W 로 부터 발생하는 Interrupt 와 CPU 로 부터 발생하는 Interrupt 의 차이로는, Error Code 가 있다.

Error Code 는 CPU 로 부터 발생하는 Interrupt 에만 존재한다. 이 경우, Interrupt Service Routine 이 호출 될 때 Stack 에 Error Code 가 push 되기 때문에, 궁극적으로, CPU 에서 발생한 Interrupt 인지 H/W 로 부터 발생한 Interrupt 인지에 따라, Stack 에 차이가 발생하게 된다. 그러므로, H/W 로 부터 발생한 Interrupt 인 경우, Interrupt Service Routine 에서 Error Code 를 push 하여, Stack 이 같은 모양이 되도록 맞춰 준다. 이렇게 하는 이유는 Interrupt Handler 를 일관되게 처리하기 위해서이다.

이렇게 Stack 의 모양이 같아 지도록 맞춘 후에, 한 가지 더 해야 할 것이 있다. 그것은 다음장의 "CPU Context 관리" 에서 확인해보기로 한다.

1. CPU Context 관리 두번째로 우리가 관리 해주어야 할 것은 인터럽트가 발생했을 때 CPU 가 가지고 있는 현재 정보들을 어디에 저장할 것이며, 스택은 어떻게 구성해줄지에 대한 것이다.

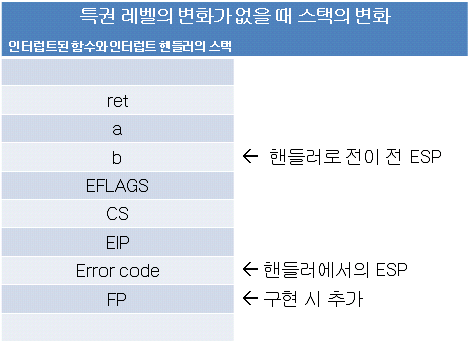

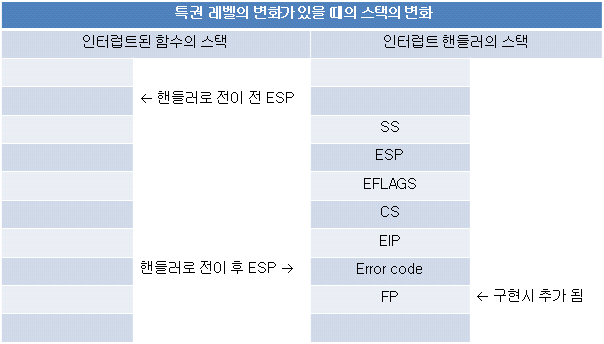

아래 두 그림은 특권레벨(RING)의 변화가 있을 때와 없을 때의 스택의 변화를 보여주고 있다.

Stack 의 변화가 Ring 에 따라서 달라지지만, 앞서 말한 것 처럼, CPU 인지 H/W 인지에 따라서도 달라진다. 일단 Interrupt Service Routine 이 들어오면, 한가지 더 해줘야 할 것이 있다. 그것이 바로 CPU Context 를 유지하는 일이다.

이렇게 구현한 Service Router 를 살펴 보면, Segement Selector 와 각종 Register 들을 Stack 에 Push 하는 것을 볼 수 있다. 이렇게 하는 이유는 Interrupt Service 를 마치고 원래 하던 루틴으로 복귀 할 때, Service Routine 을 수행 하면서 CPU Register 들이 변경되는 경우, 원래 루틴으로 복귀 한 후에 Register 에 저장했던 값들이 바뀌는 문제를 해결하기 위해서 이다.

인터럽트 디스크립터를 모두 채워 넣었다면, TSS 설정도 확인해야 한다. 부트로더에서 User level 과 Kernel level 간의 전환은 없을 예정이지만, NCKernel 에서는 사용할 예정이므로 간략히 확인하고 넘어가자.

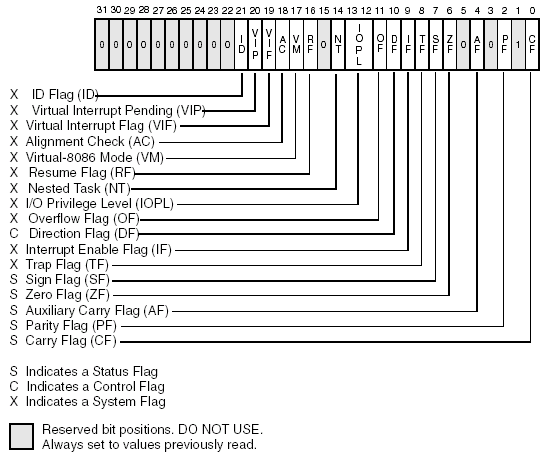

컨텍스트가 바뀔 때, EFLAGS 도 다시 설정된다. EFLAGS 에 Interrupt 와 관련된 Bit flag 가 있다.

인터럽트 핸들러를 등록할 때, x86 인 경우 naked function 을 GCC 에서 구현할 수 없기 때문에 assembly language 로 ISR 진입함수를 작성하고, 그 함수에서 C 언어로 구현된 함수를 호출하도록 한다.

모든 interrupt 는 do_irq 라는 하나의 함수로 진입하도록 하고, 대신 인터럽트 발생 번호를 인자로 전달하여 알맞은 처리를 할 수 있도록 한다.

이렇게 처리하는 경우, 시스템 콜을 처리하는 것도 동일하게 처리할 수 있으므로 향 후 구현 및 관리가 쉬워지는 이점이 있다.

하지만, 분기를 한 번 더 해야 한다는 단점이 있다.

직관적인 방법 Interrupt -> ISR_ENTRY(asm) -> ISR handlers(C)

현재 구현된 방법 Interrupt -> ISR_ENTRY(asm) -> ISR_Router(asm) -> unified ISR handler(C)

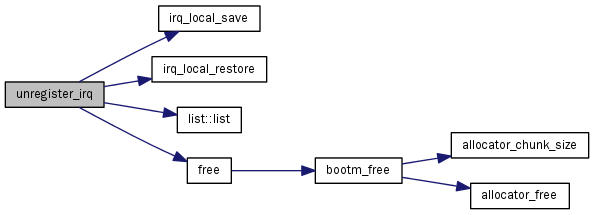

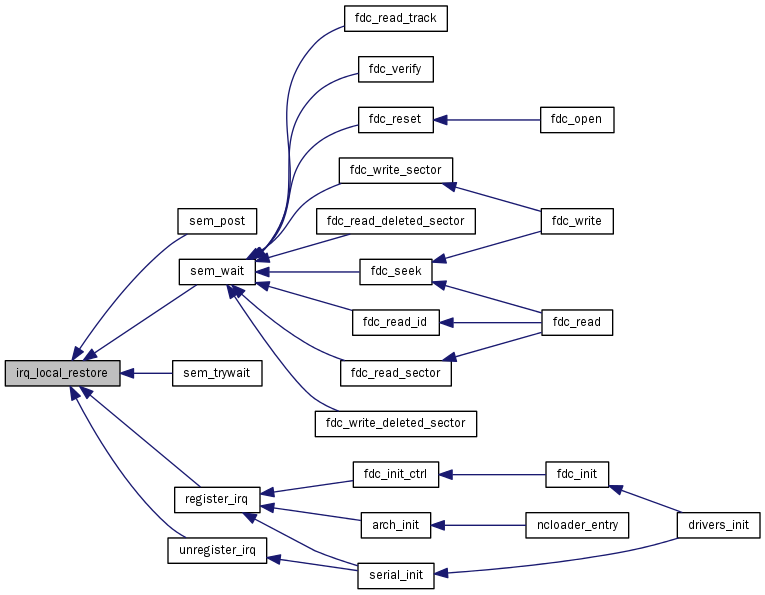

do_irq 함수에서는 register_irq 를 통해 등록된 Interrupt service routine 들이 실행된다.

x86 에서는 Programmable Interrupt Controller 에 연결된 장치로 부터 발생한 Interrupt 인 경우는 그 종료를 알려 주어야 한다. 이 함수는 모든 서비스 루틴이 실행된 후에 실행 될 수 있도록 그 순서를 보장 받아야 한다. 이를 위해서 register_irq 함수는 priority 를 가진다.

priority 에 따라, 등록된 ISR 들이 실행되는 순서가 정해지며, 가장 낮은 값이 가장 먼저 실행된다.

작성자

Sung-jae Park nices.nosp@m.j@ni.nosp@m.cesj..nosp@m.com

날짜

2011-7-22

1. Interrupt 란 무엇인가 CPU 는 Bus 또는 In/Out port 를 통해 다양한 외부 장치와 연결이 되어 있다. 데이터를 주고 받는 방법과 유사하게 어떤 변화나 이벤트에 대해서도 CPU 는 알아야 한다. CPU 가 외부로 부터의 변화를 감지할 수 있는 방법은 외부 장치를 꾸준히 감시하는 방법과 외부 장치가 변화가 생겼을 때 CPU 에게 알려주는 방법이 있다. 전자처럼 꾸준히 감시하는 방법을 Polling 이라고 하며, 후자처럼 외부 장치가 변화를 CPU 에게 알려주는 방법을 인터럽트라 한다. CPU 는 인터럽트가 발생하면 현재 하던일을 잠시 중단하고, Interrupt 발생 원인을 파악한 후 등록된 인터럽트 서비스 루틴을 실행시켜준다.
