시리얼 접근을 위한 x86 전용 함수 인터페이스를 정의한다. 더 자세히 ...

열거형 타입
enum	serial_ctrl_cmd {   SERIAL_CMD_BAUDRATE, SERIAL_CMD_DATA, SERIAL_CMD_STOP, SERIAL_CMD_PARITY,   SERIAL_CMD_ENTER_SETUP, SERIAL_CMD_LEAVE_SETUP }
	Serial control command. 더 자세히 ...

함수
int	serial_open (int id, int ctx_id)
	Serial 장치를 초기화 한다. 더 자세히 ...
int	serial_read (int handle, char *buffer, int size)
	Serial 장치로 부터 데이터를 읽는다. 더 자세히 ...
int	serial_write (int handle, const char *buffer, int size)
	Serial 장치에 데이터를 쓴다. 더 자세히 ...
int	serial_ctrl (int handle, int cmd, va_list ap)
	Serial 장치를 제어한다. 더 자세히 ...
int	serial_close (int handle)
	Serial 장치를 종료 시킨다. 더 자세히 ...
int	serial_init (void)
	Serial 장치를 사용할 수 있도록 초기화 하는 함수 더 자세히 ...

상세한 설명

시리얼 접근을 위한 x86 전용 함수 인터페이스를 정의한다.

작성자

Sung-jae Park nices.nosp@m.j@ni.nosp@m.cesj..nosp@m.com

날짜

2011-7-20

Serial 과 관련된 정보는 URL: http://www.senet.com/au/~cpeacock Title: Interfacing the Serial / RS232 Port v5.0 문서를 대부분 차용하였다.

PC 를 위한 UARTS 의 종류는 다음과 같다.

8250 - First UART in this series, It contains no scratch register. The 8250A was an improved version of the 8250 which operates faster on bus side.

8250A - This UART is faster than the 8250 on the bus side, Looks exactly the same to software than 16450

8250B - Very similar to that of the 8250 UART.

16450 - Used in AT's (Improved bus speed over 8250's). Operates comfortably at 38.4KBPS. Still quite common today.

16550 - This was the first generation of buffered UART. It has a 16 byte buffer, however it doesn't work and is replaced with 16550A.

16550A - Is the most common UART use of for high speed communications eg 14.4K & 28.8K Modems. They made sure the FIFO buffers worked on this UART.

16650 - Very recent breed of UART. Contains a 32 byte FIFO, Programmable X-On / X-Off characters and supports power management.

16750 - Produced by Texas Instruments. Contains a 64 byte FIFO.

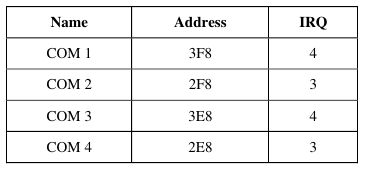

이제 Serial port 를 access 하고 초기화 하기 위해 Port In/Out 을 사용한다. Port 의 주소는 다음과 같다.

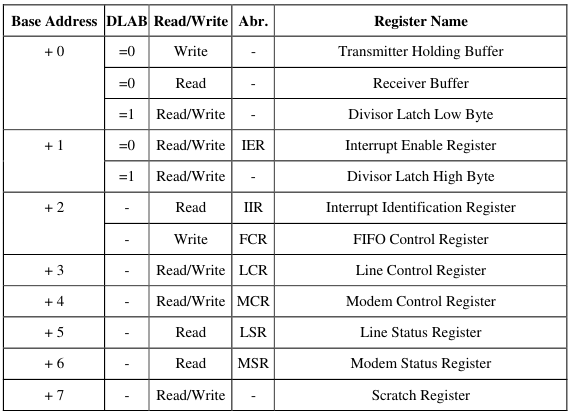

각 Port 의 Base address 를 기준으로 아래 Table 에 기록된 Offset 위치의 필요한 Register 들로 접근할 수 있다.

아래에서 Divisor Latch Low/High byte 정보를 이용해서 Serial modem 의 통신속도를 지정할 수 있다.

기본 115,200 BPS 를 원하는 Baudrate 로 나누면 Divisor Latch Low/High byte 에 설정할 값을 구할 수 있다.

즉 예를 들어 2400 BPS 의 통신 속도를 원한다면, Divisor = 115200 / 2400 이 된다.

Divisor 의 High byte 와 Low byte 를 나눠서 아래 알맞은 Register 에 써주면 된다. 물론 조건에 맞춰서 (DLAB enable)

열거형 타입 문서화

함수 문서화
