외부 장치로의 입출력을 위한 공통된 디바이스 인터페이스를 정의한다. 더 자세히 ...

Device에 대한 협력 다이어그램:

데이타 구조
struct	device_op

매크로
#define	MAJOR(id) ((id) >> 8)
	Device 의 종류 더 자세히 ...

#define	MINOR(id) ((id) & 0xFF)
	Sub device 종류 더 자세히 ...

열거형 타입
enum	DEVICE { DEVICE_VIDEO80x25 = 0x0100, DEVICE_COM1 = 0x0200, DEVICE_COM2 = 0x0201, DEVICE_COM3 = 0x0202, DEVICE_COM4 = 0x0203, DEVICE_FDC = 0x0300 }

enum	IOCTL { IOCTL_CMD_GET_INFO = 0x0 }

함수
int	device_init (void)
	장치 관리자를 초기화한다. 더 자세히 ...

int	device_open (int id)
	장치를 연다 더 자세히 ...

int	device_read (int handle, char *buffer, int size)
	장치에서 지정된 크기의 데이터를 읽어들인다. 더 자세히 ...

int	device_write (int handle, const char *buffer, int size)
	장치에서 지정된 크기의 데이터를 쓴다. 더 자세히 ...

int	device_seek (int handle, int offset, int whence)
	지정된 위치로 읽거나 쓸 위치를 이동시킨다. 더 자세히 ...

int	device_ctrl (int handle, int cmd,...)
	장치를 제어한다. 더 자세히 ...

int	device_close (int handle)
	장치를 닫는다. 더 자세히 ...

int	device_register (int id, struct device_op *ops)
	장치를 등록한다. 더 자세히 ...

int	device_unregister (int id)
	등록된 장치를 제거한다. 더 자세히 ...

상세한 설명

외부 장치로의 입출력을 위한 공통된 디바이스 인터페이스를 정의한다.

작성자: Sung-jae Park nices.nosp@m.j@ni.nosp@m.cesj..nosp@m.com

날짜: 2011-7-20

외부 장치에 대한 접근을 위한 인터페이스를 정의한다. 대부분의 I/O 가 여기서 정의되는 인터페이스를 따르게 된다. 각 장치들은 아래 인터페이스에 맞게 구현하여, device_open 을 수행할 때 해당 operation 들이 binding 된다.

operation binding 은 device_register 함수를 사용한다. 각 Architecture 에서 지원하는 Device 들은, 상위 레이어에서 접근할 수 있도 록 등록해 주어야 한다.

id 는 Device 와 Architecture 전반에 걸쳐 유일해야만 device layer 가 투명하 게 Device 를 찾아서 접근할 수 있게 된다.

매크로 문서화

#define MAJOR ( id) ((id) >> 8)

Device 의 종류

#define MINOR ( id) ((id) & 0xFF)

Sub device 종류

열거형 타입 문서화

enum DEVICE

열거형 멤버
DEVICE_VIDEO80x25
DEVICE_COM1
DEVICE_COM2
DEVICE_COM3
DEVICE_COM4
DEVICE_FDC

enum IOCTL

열거형 멤버
IOCTL_CMD_GET_INFO

함수 문서화

int device_close ( int handle)

장치를 닫는다.

매개변수

[in] handle 장치 핸들

반환값: int 성공하면 0, 실패하면 에러코드

참고: device_open()

이 함수를 호출하는 함수들에 대한 그래프입니다.:

int device_ctrl	(	int	handle,
		int	cmd,
			...
	)

장치를 제어한다.

매개변수

[in]	handle	장치 핸들
[in]	cmd	제어를 위한 명령
[in]	...	명령에 따라 장치에서 제공하는 인자들의 가변 리스트

반환값: int 제어 결과 성공하면 0 실패하면 에러코드

int device_init ( void )

장치 관리자를 초기화한다.

반환값: int 성공하면 0, 실패하면 에러코드

int device_open ( int id)

장치를 연다

매개변수

[in] id 장치 종류

반환값: int 성공하면 장치 핸들을 실패하면 에러코드를 반환한다.

참고: device_close()

이 함수를 호출하는 함수들에 대한 그래프입니다.:

int device_read	(	int	handle,
		char *	buffer,
		int	size
	)

장치에서 지정된 크기의 데이터를 읽어들인다.

매개변수

[in]	handle	장치 핸들
[out]	buffer	읽어들인 데이터를 저장할 버퍼
[in]	size	읽어들일 데이터의 크기

반환값: int 성공하면 읽은 바이트 크기 실패하면 에러코드를 반환

참고: device_open(); device_write()

이 함수를 호출하는 함수들에 대한 그래프입니다.:

int device_register	(	int	id,
		struct device_op *	ops
	)

장치를 등록한다.

매개변수

[in]	id	고유한 장치 식별자
[in]	ops	장치에 접근하기 위한 함수 포인터 집합

반환값: int 성공하면 0, 실패하면 에러코드

참고: device_unregister()

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

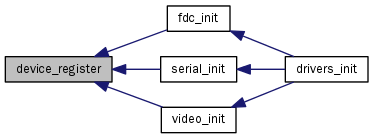

이 함수를 호출하는 함수들에 대한 그래프입니다.:

int device_seek	(	int	handle,
		int	offset,
		int	whence
	)

지정된 위치로 읽거나 쓸 위치를 이동시킨다.

매개변수

[in]	handle	장치 핸들
[in]	offset	이동할 오프셋 크기
[in]	whence	이동할 오프셋의 기준 위치

반환값: int seek 한 결과 위치

int device_unregister ( int id)

등록된 장치를 제거한다.

매개변수

[in] id 고유한 장치 식별자

반환값: int 성공하면 0, 실패하면 에러코드

참고: device_register()

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:

이 함수를 호출하는 함수들에 대한 그래프입니다.:

int device_write	(	int	handle,
		const char *	buffer,
		int	size
	)

장치에서 지정된 크기의 데이터를 쓴다.

매개변수

[in]	handle	장치 핸들
[in]	buffer	장치에 쓸 데이터가 저장된 버퍼
[in]	size	장치에 쓸 데이터의 크기

반환값: int 성공하면 쓴 바이트 크기, 실패하면 에러코드를 반환

참고: device_open(); device_read()

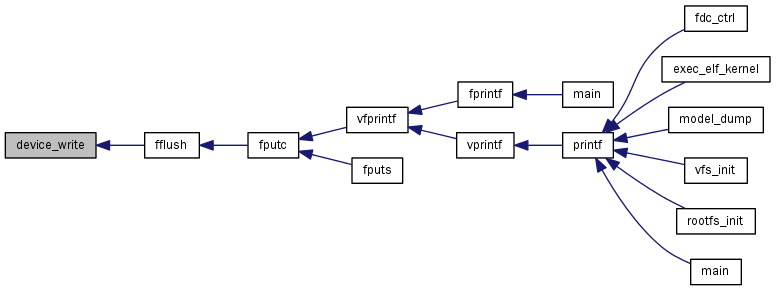

이 함수를 호출하는 함수들에 대한 그래프입니다.:
