시스템을 초기화 하고 커널을 로딩한다. 더 자세히 ...

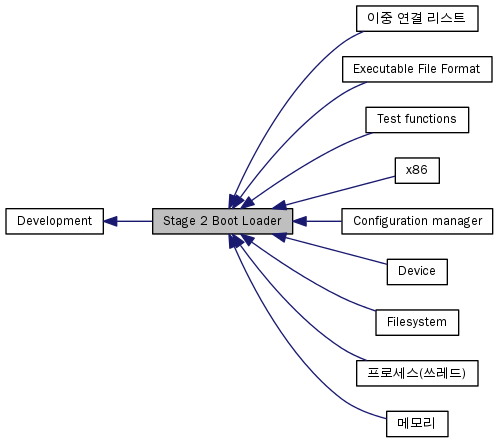

Stage 2 Boot Loader에 대한 협력 다이어그램:

모듈
	x86
	Stage 2 for x86.

	Executable File Format

	Filesystem
	파일 시스템

	프로세스(쓰레드)
	NCLoader 는 커널 쓰레드만 지원한다.

	메모리

	Device
	외부 장치로의 입출력을 위한 공통된 디바이스 인터페이스를 정의한다.

	Test functions

	Configuration manager

	이중 연결 리스트
	Linux kenrel 에서 가져온 List 관리 함수들의 구현체

함수
void	ncloader_entry (void)
	두번째 스테이지 Loader 의 시작 함수 더 자세히 ...

상세한 설명

시스템을 초기화 하고 커널을 로딩한다.

; Stage2 의 진입 함수 ; ; Dummy GDT 를 준비한 후 Protected Mode 를 Toggle On 시킨다. ; 0xe820 service 를 이용해 MRD 를 읽어 둔다. ; ; Memory Range Descriptors ; ;

; ; ;

;
bits 16
SECTION .init
; This label is not for exporting, Just I want to get rid of warnings of ld.
GLOBAL entry
entry:
;
; Set the keyboard repeat rate to the max
        mov ax, 0x0305
        xor bx, bx
        int 0x16
;
; Get the memory from the ACPI (E820h) services
        mov dword [KERNEL_ARGUMENT], 0
        xor ebx, ebx            ; Continuation
        mov es, ebx             ; ES
        mov edi, KERNEL_ARGUMENT + 4 ; DI (ES:DI) location of storing data
        mov ecx, 20             ; Buffer size, 20 bytes
        mov edx, 0x534d4150     ; Signature
e820_get_desc:
        mov eax, 0x0000E820     ; function ID
        clc                     ; Clear carry flag
        int 0x15                ; Invoke interrupt 0x15
        jc e820_error           ; Check the carry flag
        cmp eax, 0x534d4150     ; Check the signature
        jne e820_error
        cmp ecx, 20             ; Check the minimum size of descriptor
        jl no_e820
        add edi, ecx            ; Move pointer to next
        cmp edi, E820_BOUND     ; Compare the boundary of memory for descriptors
        jge e820_overflow
        inc dword [KERNEL_ARGUMENT]
        cmp ebx, 0              ; Check the continuation value
        jne e820_get_desc
;

;
; Load global descriptor table
        cli
        lgdt [gdt_ptr]
; Change the CPU mode to protected
        mov eax, cr0
        or al, 1                        ; Toggle PE bit
        mov cr0, eax
;
;
; Now we got the code descripor and its selector,
; so we use it now through FAR jump
        jmp DWORD kernel_cs:entry32
;
e820_error:
        push e820_error_msg
        call print
        add sp, 2
        jmp $
e820_overflow:
        push e820_overflow_msg
        call print
        add sp, 2
        jmp $
no_e820:
        push no_e820_msg
        call print
        add sp, 2
        jmp $
print:
        push bp
        mov bp, sp
        pusha
        mov si, [bp+4]          ; si : address of string
        cld                     ; direction forward
print_loop:
        lodsb                   ; next character - ds:si
        cmp al, 0
        je print_done
        mov ah, 0x0E
        mov bx, 0x0007
        int 0x10
        jmp print_loop
print_done:
        popa
        pop bp
        ret
e820_error_msg db 'E820-Error',0x0
e820_overflow_msg db 'E820-Overflow',0x0
e820_read_msg db 'E820-Read', 0x0
no_e820_msg db 'No E820', 0x0
;
bits 32
SECTION .data
; GDT Pointer
GLOBAL gdt_ptr
gdt_ptr equ $
        dw end_gdt - begin_gdt - 1
        dd begin_gdt
; Start of GDT
; GLOBAL begin_gdt
begin_gdt equ $
        dd 0x00000000
        dd 0x00000000   ; NULL Descriptor
; GLOBAL kernel_cs
kernel_cs equ $-begin_gdt
        dw 0xFFFF
        dw 0x0000
        db 0x00
        db 0x9A
        db 0xCF
        db 0x00
; GLOBAL kernel_ds
kernel_ds equ $-begin_gdt
        dw 0xFFFF
        dw 0x0000
        db 0x00
        db 0x92
        db 0xCF
        db 0x00
; GLOBAL kernel_ss
kernel_ss equ $-begin_gdt
        dw 0xFFFF
        dw 0x0000
        db 0x00
        db 0x92
        db 0xCF
        db 0x00
end_gdt equ $
; End of GDT
;
;
SECTION .text
GLOBAL entry32
extern ncloader_entry
entry32:
        mov eax, kernel_ds
        mov ds, eax
        mov es, eax
        mov fs, eax
        mov gs, eax
        mov eax, kernel_ss
        mov ss, eax
        mov esp, KTHREAD_MAIN_ESP ; I have to initialize the stack pointer
        mov ebp, esp              ; Base stack pointer
        jmp ncloader_entry
;
;

;

작성자: Sung-jae Park nices.nosp@m.j@ni.nosp@m.cesj..nosp@m.com

날짜: 2011-8-1

NC Kernel 을 로딩하기 위해 설계 아키텍쳐 독립적인 boot loader 의 인터페이스를 정의하고, 정의된 인터페이스에 맞추어 x86 용을 구현된다.

함수 문서화

__NORET void ncloader_entry ( void )

두번째 스테이지 Loader 의 시작 함수

이 함수는 첫번째 스테이지 Loader 에 의해 호출된다. 새로운 Main 쓰레드를 생성한 후, Main 쓰레드로 Context switching 을 한다. 이 함수는 Return 되지 않는다.

반환값: void return 되지 않음

주의: 아키텍쳐 의존적인 것들을 초기화 한다. (특히 CPU); arch_switch_to_thread 함수는 인터럽트를 활성화 시킨다.; 이 부분은 실행되지 않는다.

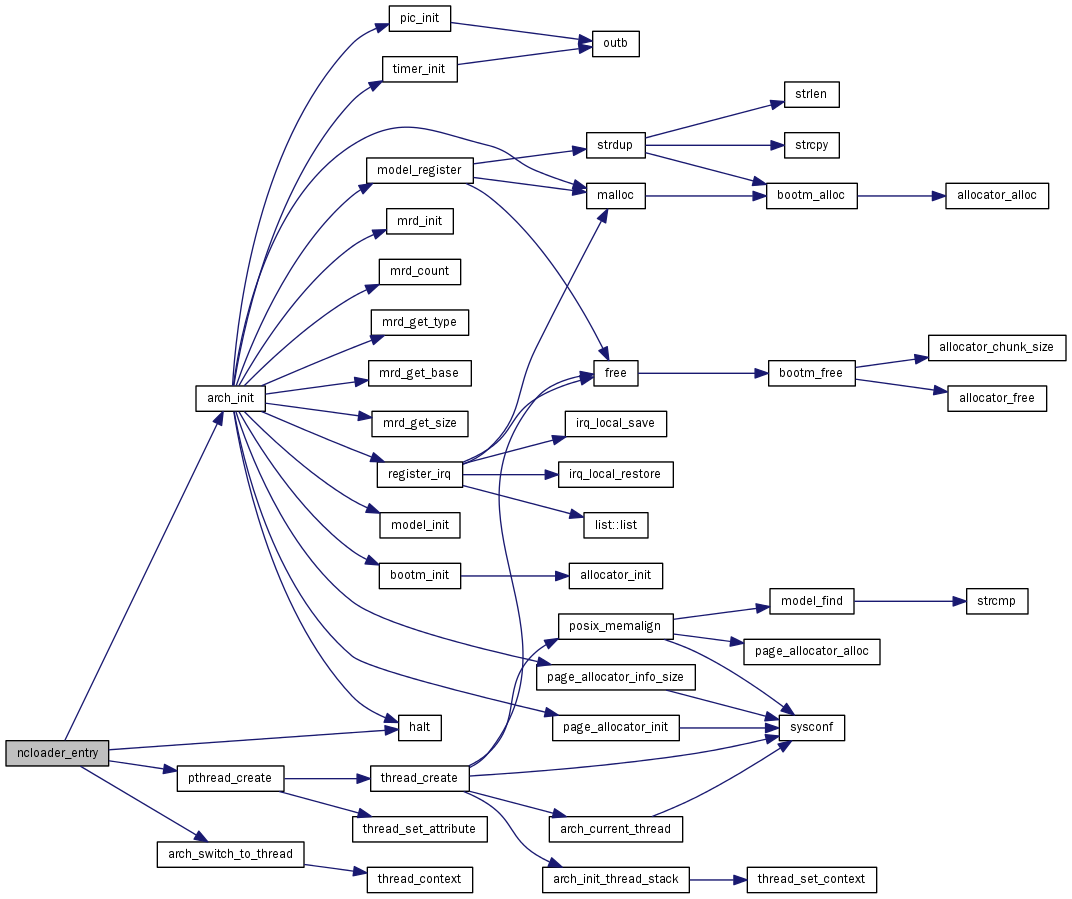

이 함수 내부에서 호출하는 함수들에 대한 그래프입니다.:
